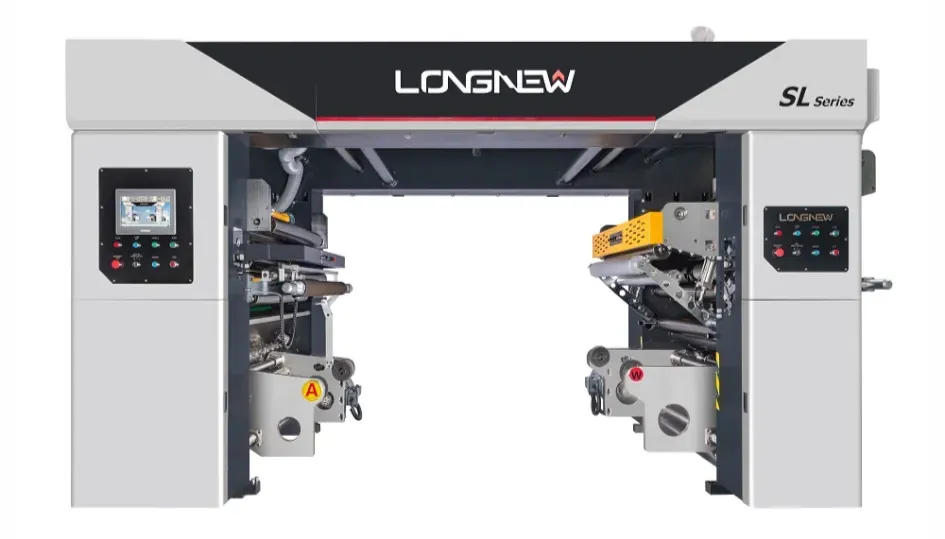

ノンソルベントラミネーター
SL
-
- 素早くセットできるシャフトレスチャック設計により、材料の積み下ろしが迅速に行え、材料ロールの正確なセンタリングが保証されます。
- 使いやすいローラー交換用トロリーシステムにより、搬送用ゴムローラーを迅速かつ簡単に交換できます。また、オプションで対応する円筒形ゴムローラーもご用意しています。
- リアルタイムの塗布量調整機能は、精密な速度制御により、プロセスパラメータを迅速かつ正確に最適化します。
- 均一なコーティングと接着品質、そして巻き取り時のテーパー状の張力制御により、安定した信頼性の高い最終製品品質が保証されます。
- 生産コストを効果的に削減し、溶剤や乾燥システムを必要とせず、軟包装業界における幅広い用途に最適です。
- オプションのオンライン塗膜厚測定システムを追加することで、塗膜厚をリアルタイムで監視し、安定した塗膜厚と確実な接着強度を維持できます。さらに、オプションの自動閉ループ制御システムを追加することで、工程の自動化と製品品質の一貫性を向上させることができます。
-
モデル SL 最大材料幅 1000 mm / 1300 mm 機械速度 500m/min 第1アンワインド最大径 800 mm 第2アンワインド最大径 800 mm 巻取最大径 1000 mm 対応材料 一般的なプラスチックフィルム -
01 アンワインド
- シャフトレスチャック。3インチおよび6インチの紙管に適しています。
- ＥＰＣ装置
02 コーティングユニット- 高精度セラミックコーティングローラーと組み合わせた5ロール無溶剤コーティングシステムを採用しており、一般的なクロムメッキローラーよりも長寿命です。
- 操作しやすいトロリーを装備しているため、搬送用ゴムローラーの積み下ろしが容易です。オプションとして、同タイプのスリーブ型デザインもご用意しています。
- 各ローラーは、異なる接着剤の特定の要件に応じて、精密な温度制御が可能です。
03 ラミネートユニット- 接着ローラーアセンブリは、精密な温度制御機能を備えています。
- 冷却ローラーを搭載しているため、接着剤の均一塗布効果が向上します。
- 接着ローラーと冷却ローラーの両方にセラミックコーティングが施されており、耐用年数を延ばしています。
- 接着効果と安定性を向上させるため、背圧ローラーを装備しています。
04 巻取部- シャフトレスチャックを採用しており、6インチの紙管に適しています。
- 巻き取り品質を向上させるための加圧ローラーを装備。
- 巻き取り品質を高めるためのテーパー式テンションコントロールを搭載。
05 オンラインコーティング量測定システム- オプションのオンライン塗布量測定システムは、塗布量をリアルタイムで検出し、塗布された接着剤の量が適切であることを確認することで、十分な接着強度を維持しながら、接着剤の過剰使用を回避します。
- オプションとして、自動閉ループ制御システムが利用可能です。実際の塗布量が設定範囲を超えると、システムは直ちに装置に信号を送信し、塗布量を自動的に調整して設定範囲内に維持します。
-
製品特長
- 素早くセットできるシャフトレスチャック設計により、材料の積み下ろしが迅速に行え、材料ロールの正確なセンタリングが保証されます。
- 使いやすいローラー交換用トロリーシステムにより、搬送用ゴムローラーを迅速かつ簡単に交換できます。また、オプションで対応する円筒形ゴムローラーもご用意しています。
- リアルタイムの塗布量調整機能は、精密な速度制御により、プロセスパラメータを迅速かつ正確に最適化します。
- 均一なコーティングと接着品質、そして巻き取り時のテーパー状の張力制御により、安定した信頼性の高い最終製品品質が保証されます。
- 生産コストを効果的に削減し、溶剤や乾燥システムを必要とせず、軟包装業界における幅広い用途に最適です。
- オプションのオンライン塗膜厚測定システムを追加することで、塗膜厚をリアルタイムで監視し、安定した塗膜厚と確実な接着強度を維持できます。さらに、オプションの自動閉ループ制御システムを追加することで、工程の自動化と製品品質の一貫性を向上させることができます。
-
標準仕様
モデル SL 最大材料幅 1000 mm / 1300 mm 機械速度 500m/min 第1アンワインド最大径 800 mm 第2アンワインド最大径 800 mm 巻取最大径 1000 mm 対応材料 一般的なプラスチックフィルム -
詳細な説明01 アンワインド
- シャフトレスチャック。3インチおよび6インチの紙管に適しています。
- ＥＰＣ装置
02 コーティングユニット- 高精度セラミックコーティングローラーと組み合わせた5ロール無溶剤コーティングシステムを採用しており、一般的なクロムメッキローラーよりも長寿命です。
- 操作しやすいトロリーを装備しているため、搬送用ゴムローラーの積み下ろしが容易です。オプションとして、同タイプのスリーブ型デザインもご用意しています。
- 各ローラーは、異なる接着剤の特定の要件に応じて、精密な温度制御が可能です。
03 ラミネートユニット- 接着ローラーアセンブリは、精密な温度制御機能を備えています。
- 冷却ローラーを搭載しているため、接着剤の均一塗布効果が向上します。
- 接着ローラーと冷却ローラーの両方にセラミックコーティングが施されており、耐用年数を延ばしています。
- 接着効果と安定性を向上させるため、背圧ローラーを装備しています。
04 巻取部- シャフトレスチャックを採用しており、6インチの紙管に適しています。
- 巻き取り品質を向上させるための加圧ローラーを装備。
- 巻き取り品質を高めるためのテーパー式テンションコントロールを搭載。
05 オンラインコーティング量測定システム- オプションのオンライン塗布量測定システムは、塗布量をリアルタイムで検出し、塗布された接着剤の量が適切であることを確認することで、十分な接着強度を維持しながら、接着剤の過剰使用を回避します。
- オプションとして、自動閉ループ制御システムが利用可能です。実際の塗布量が設定範囲を超えると、システムは直ちに装置に信号を送信し、塗布量を自動的に調整して設定範囲内に維持します。
